Nur sichtbare Prozessdaten lassen sich auch effektiv nutzen

Beispiel: Prozesstransparenz in der Praxis

Folgendes Beispiel für eine Serienfertigung zeigt, wie eine zukunftsweisende Visualisierungslösung aufgebaut sein kann.

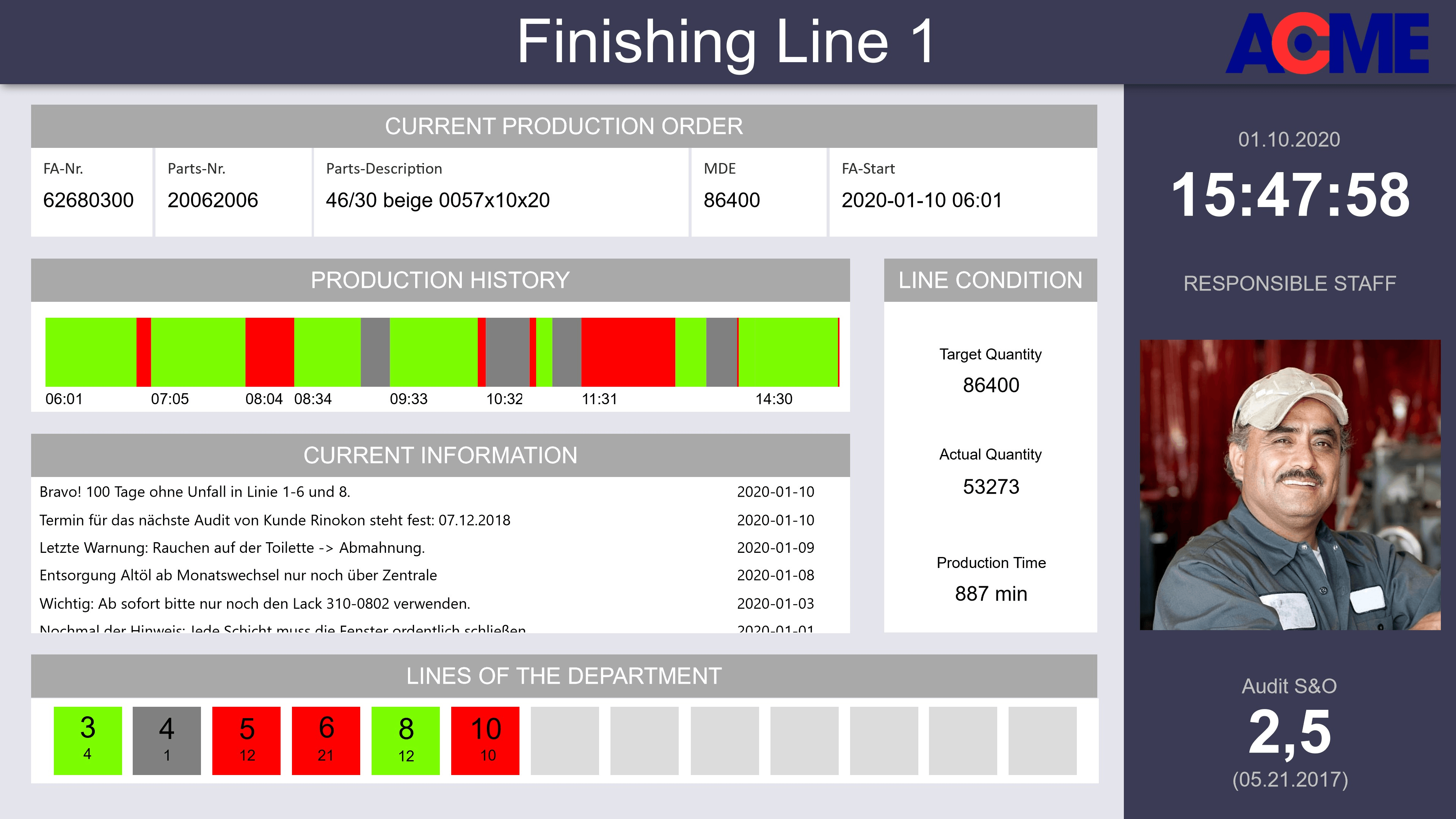

An jeder von mehreren Produktionsstraßen eines Standortes hängt jeweils ein Monitor, der den Mitarbeitern einen Überblick über die Gesamtsituation verschafft. Im oberen Screen-Bereich („Current Production Order“) wird der aktuelle Fertigungsauftrag der jeweiligen Linie angezeigt, der nach einer einfachen Logik aus dem SAP-System kommt. Ein Manufacturing Execution System (MES) liefert die Ist-Stückzahl und legt die Anzahl der produzierten Teile in einer Oracle-Datenbank ab. In dieselbe MES-Datenbank fließen Informationen über Maschinenereignisse, zum Beispiel „Produktionsstart“, „Rüsten“ oder „Störung“. Diese Ereignisse bilden die Datengrundlage für den Zeitstrahl („Production History“) des Produktionsverlaufs. Dieser Zeitstrahl zeigt die relevanten Zustände der Produktionslinie über die letzten 12 Stunden grafisch an. Grün für Produktion, Rot für Fehler, Grau für Rüstenn

Im mittleren Bereich des Dashboards („Current Information“) sind relevante Neuigkeiten aufgelistet. Verantwortliche, zum Beispiel Schichtleiter, pflegen diese in einer Excel-Tabelle auf einem freigegebenen Netzlaufwerk und kommunizieren darüber mit der Belegschaft. Der untere Bereich mit den farbigen Quadraten („Lines of the Department“) dient dazu, eine schnelle Information über alle anderen Produktionslinien zu geben, die vom aktuellen Standpunkt des Monitors nicht einsehbar sind. Die Farbe symbolisiert, wie beim Zeitstrahl, den aktuellen Zustand. Dabei steht die kleine Zahl für die Minuten, die dieser Zustand bereits besteht. Auf der rechten Seite („Responsible Staff“) erscheint abschließend noch der Linien-Verantwortliche mit Bild. Die Verantwortlichkeiten und die Bilder werden aus einer Sharepoint-Dokumentenbibliothek gezogen und dort gepflegt.

Das Beispiel dieses Dashboards zeigt, wie ein einziges Visualisierungstool Informationen aus ganz unterschiedlichen Datenquellen, von SAP über Oracle (MES) bis hin zu Excel und Sharepoint zusammenführen und auf wenig Raum anzeigen kann. Jeder Mitarbeiter verschafft sich damit in Sekundenbruchteilen einen Überblick über die jeweilige Linie. Außerdem ist er in der Lage, die Situation an den anderen Linien einzuordnen und auch allgemeingültige Informationen einzusehen, wofür er kaum Zahlen lesen und keinerlei komplizierten Datensätze interpretieren muss.
